Apa Kegunaan Industri dan Penelitian Paling Penting dari 1-Ethyl-3-methylimidazolium Bis(fluorosulfonyl)imide?

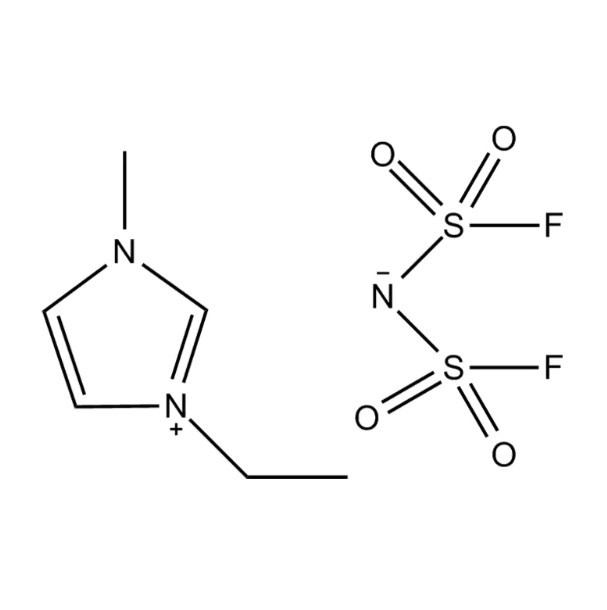

1-Etil-3-metilimidazolium bis(fluorosulfonil)imida — biasa disingkat [EMIM][FSI] — adalah cairan ionik yang telah menarik perhatian ilmiah dan industri secara intensif selama dua dekade terakhir. Cairan ionik adalah garam yang ada dalam bentuk cair pada atau mendekati suhu kamar, dan [EMIM] [FSI] menonjol dalam kelompok besar ini karena kombinasi sifat yang luar biasa: viskositas sangat rendah, jendela stabilitas elektrokimia yang lebar, konduktivitas ionik tinggi, tekanan uap dapat diabaikan, dan stabilitas termal yang baik. Karakteristik ini menjadikannya salah satu cairan ionik yang paling serbaguna dan berguna secara praktis, dengan aplikasi aktif yang mencakup penyimpanan energi, sintesis elektrokimia, ilmu pelumasan, dan penelitian material tingkat lanjut.

Sifat Fisika dan Kimia Inti Yang Memungkinkan Penggunaannya

Memahami mengapa [EMIM] [FSI] diterapkan secara luas memerlukan gambaran yang jelas tentang apa yang membuatnya berbeda secara fisik dan kimia. Anion bis(fluorosulfonyl)imide — juga ditulis FSI⁻ — adalah anion yang terdelokalisasi lemah dan terdelokalisasi yang hanya berinteraksi secara longgar dengan kation imidazolium. Pasangan ion yang lemah ini adalah penyebab utama dari viskositas senyawa yang sangat rendah dibandingkan dengan banyak cairan ionik lainnya. Pada 25°C, [EMIM][FSI] memiliki viskositas dinamis sekitar 18–22 mPa·s , yang cukup rendah untuk memungkinkan mobilitas ion yang wajar tanpa memerlukan suhu tinggi.

Konduktivitas ioniknya pada suhu kamar berada pada kisaran 14–18 mS/cm , termasuk yang tertinggi yang tercatat untuk semua cairan ionik murni. Hal ini merupakan konsekuensi langsung dari viskositas rendah dan kepadatan muatan anion FSI⁻ yang tinggi. Jendela elektrokimia — rentang tegangan di mana senyawa tidak teroksidasi atau tereduksi — berkisar sekitar 4,5 hingga 5,5 V tergantung pada bahan elektroda dan kondisi pengukuran. Jendela luas inilah yang menjadikan [EMIM] [FSI] begitu menarik sebagai media elektrolit untuk aplikasi elektrokimia tegangan tinggi. Titik lelehnya jauh di bawah 0°C (nilai yang dilaporkan berkisar antara −18°C hingga −22°C), yang berarti ia tetap cair di sebagian besar rentang suhu operasional yang relevan dengan perangkat di dunia nyata.

Elektrolit dalam Baterai Lithium-Ion dan Baterai Generasi Berikutnya

Aplikasi [EMIM] [FSI] yang paling signifikan secara komersial adalah sebagai komponen elektrolit dalam sistem baterai yang dapat diisi ulang. Baterai litium-ion konvensional menggunakan elektrolit karbonat organik — etilen karbonat, dimetil karbonat, dan senyawa terkait — yang mudah terbakar dan rentan terurai pada suhu tinggi atau setelah penyalahgunaan sel. Cairan ionik menawarkan alternatif yang tidak mudah terbakar dan stabil secara termal, dan [EMIM] [FSI] adalah salah satu kandidat yang paling cocok karena viskositasnya yang rendah memungkinkan ion litium bermigrasi melalui elektrolit dengan kecepatan yang cukup cepat untuk siklus pengisian dan pengosongan yang praktis.

Dalam penelitian baterai litium, [EMIM] [FSI] biasanya digunakan sebagai pelarut utama di mana garam litium — yang paling umum adalah litium bis(fluorosulfonil)imida (LiFSI) — dilarutkan pada konsentrasi antara 0,5 M dan 3,2 M. Pada konsentrasi garam litium yang tinggi, elektrolit membentuk elektrolit cair ionik yang "terkonsentrasi secara lokal" dengan kompatibilitas yang lebih baik dengan anoda grafit, yang jika tidak akan terkelupas oleh kation imidazolium. Penelitian telah menunjukkan siklus stabil sel penuh grafit/LiFePO₄ dan grafit/NMC menggunakan elektrolit berbasis [EMIM][FSI] pada suhu dari −20°C hingga 60°C, mengungguli elektrolit karbonat pada kedua ekstrem kisaran ini.

Aplikasi Baterai Natrium-Ion dan Kalium-Ion

Selain litium, [EMIM][FSI] sedang diselidiki secara aktif sebagai media elektrolit untuk baterai natrium-ion dan kalium-ion — dua kimia pasca-litium sedang dikembangkan sebagai alternatif berbiaya rendah untuk penyimpanan energi stasioner. Garam natrium dan kalium dari anion FSI⁻ mudah larut dalam [EMIM][FSI], dan elektrolit yang dihasilkan mendukung pelapisan dan pengupasan logam-logam ini secara reversibel pada kondisi yang sulit dicapai dalam pelarut standar berbasis karbonat atau eter. Sifat elektrolit cair ionik yang tidak mudah terbakar sangat menarik untuk penyimpanan stasioner format besar di mana keselamatan kebakaran merupakan kendala desain utama.

Elektrolit Superkapasitor dan Kapasitor Elektrokimia

Kapasitor lapisan ganda elektrokimia (EDLC), biasa disebut superkapasitor atau ultrakapasitor, menyimpan energi dengan menyerap ion pada permukaan elektroda karbon dengan luas permukaan tinggi. Kepadatan energi maksimum yang dapat dicapai dalam EDLC berskala dengan kuadrat tegangan operasi, yang berarti perluasan jendela tegangan secara langsung mengalikan energi yang tersimpan per satuan massa. Elektrolit berair membatasi operasi EDLC hingga sekitar 1 V, sedangkan elektrolit organik memperpanjangnya hingga sekitar 2,7 V. [EMIM] [FSI], dengan jendela elektrokimia melebihi 4 V dalam sel elektroda karbon, memungkinkan perangkat EDLC beroperasi pada 3,5 V atau lebih tinggi , hampir dua kali lipat kepadatan energi yang dapat dicapai dibandingkan dengan elektrolit organik berbasis asetonitril.

Viskositas [EMIM]] [FSI] yang rendah sangat penting dalam konteks ini karena memungkinkan ion menembus pori-pori sempit karbon aktif dan bahan elektroda karbon turunan karbida secara efisien, bahkan pada suhu di bawah lingkungan. Kelompok penelitian telah mendemonstrasikan sel EDLC berbasis [EMIM][FSI] dengan nilai energi spesifik melebihi 40 Wh/kg pada tingkat perangkat — sebuah tolok ukur yang mendekati kisaran kinerja baterai timbal-asam yang lebih rendah dengan tetap mempertahankan kepadatan daya dan keunggulan siklus hidup yang merupakan karakteristik penyimpanan jenis kapasitor.

Elektrodeposisi Logam dan Semikonduktor

Elektrodeposisi — proses reduksi ion logam dari larutan ke permukaan elektroda untuk membentuk lapisan tipis atau lapisan — sangat dibatasi dalam elektrolit berair karena air terelektrolisis di bawah 1,23 V. Banyak logam yang digunakan dalam industri, termasuk aluminium, titanium, silikon, germanium, dan logam tahan api seperti tantalum dan niobium, tidak dapat diendapkan secara elektro dari air sama sekali karena potensi reduksinya berada di bawah batas evolusi hidrogen. [EMIM][FSI] melarutkan garam prekursor yang sesuai untuk beberapa elemen ini dan menyediakan jendela elektrokimia yang diperlukan untuk mereduksinya tanpa bersaing dengan reaksi dekomposisi elektrolit.

Elektrodeposisi aluminium dari elektrolit berbasis [EMIM][FSI] yang mengandung aluminium klorida (AlCl₃) telah dibuktikan pada suhu kamar dengan efisiensi arus yang baik dan morfologi film yang dapat dikontrol. Lapisan aluminium yang diendapkan menunjukkan harapan untuk aplikasi perlindungan korosi di mana pelapisan kromat atau nikel berair konvensional mulai dihapuskan karena alasan lingkungan. Lapisan tipis silikon dan germanium yang diendapkan dari elektrolit berbasis [EMIM] [FSI] telah dieksplorasi sebagai bahan anoda untuk aplikasi baterai, di mana jalur elektrodeposisi menawarkan alternatif metode deposisi vakum suhu tinggi.

Sintesis Semikonduktor dan Struktur Nano

Lingkungan solvasi unik [EMIM] [FSI] juga memungkinkan sintesis struktur nano semikonduktor — titik kuantum, kawat nano, dan film tipis — dengan morfologi dan komposisi terkontrol. Cairan ionik bertindak secara bersamaan sebagai pelarut, zat pengarah struktur, dan media elektrokimia, memandu nukleasi dan pertumbuhan material yang diendapkan melalui struktur antarmuka yang terorganisir pada permukaan elektroda. Semikonduktor senyawa seperti CdTe dan Cu₂ZnSnS₄ (CZTS), yang relevan dengan pembuatan sel surya, telah disimpan dari elektrolit berbasis [EMIM][FSI] dengan kontrol komposisi yang tidak mudah dicapai dalam sistem berair.

Digunakan sebagai Pelarut dan Media Reaksi dalam Sintesis Kimia

Cairan ionik telah dipromosikan sebagai alternatif "ramah lingkungan" terhadap pelarut organik yang mudah menguap dalam sintesis kimia karena tekanan uapnya yang dapat diabaikan menghilangkan emisi pelarut selama reaksi. [EMIM][FSI] berpartisipasi dalam bidang aplikasi ini, khususnya untuk reaksi yang memanfaatkan sifat solvasi spesifiknya atau jika stabilitas elektrokimianya memungkinkannya digunakan sebagai kombinasi pelarut dan elektrolit untuk elektrosintesis.

Elektrosintesis organik – menggunakan listrik daripada oksidan atau reduktor kimia untuk mendorong transformasi organik – merupakan bidang industri yang semakin diminati untuk memproduksi zat antara farmasi dan bahan kimia halus. [EMIM][FSI] berfungsi sebagai pelarut dan elektrolit pendukung dalam reaksi tersebut, menghilangkan kebutuhan untuk melarutkan garam terpisah dalam pelarut organik dan menyederhanakan isolasi produk hilir. Viskositasnya yang rendah dibandingkan cairan ionik lainnya meningkatkan transportasi massa dalam reaktor elektrokimia, meningkatkan efisiensi arus dan mengurangi waktu reaksi.

Dalam reduksi elektrokimia CO₂ — suatu reaksi yang sangat menarik untuk mengubah karbon dioksida yang ditangkap menjadi bahan bakar atau bahan kimia yang berguna — [EMIM][FSI] telah diidentifikasi sebagai media yang sangat efektif. Kation imidazolium berperan aktif dalam menstabilkan zat antara anion radikal CO₂, menurunkan potensi berlebih yang diperlukan untuk reduksi CO₂ dan meningkatkan selektivitas terhadap karbon monoksida atau produk format dibandingkan dengan elektrolit berair.

Pelumasan dan Aplikasi Tribologi

Stabilitas termal, non-volatilitas, dan afinitas permukaan yang dapat disetel dari [EMIM] [FSI] menjadikannya aditif pelumas yang layak dan pelumas yang rapi untuk aplikasi tribologi yang menuntut. Tidak seperti pelumas berbahan dasar minyak bumi, pelumas ini tidak menguap dalam kondisi vakum, sehingga cocok untuk digunakan dalam mekanisme ruang, ruang vakum, dan bantalan instrumen presisi di mana pelepasan gas harus diminimalkan. Studi mengenai [EMIM][FSI] sebagai pelumas pada kontak geser baja-ke-baja telah menunjukkan penurunan yang signifikan dalam koefisien gesekan dan volume keausan dibandingkan dengan permukaan yang tidak dilumasi dan dengan pelumas minyak mineral referensi.

Anion FSI⁻ berkontribusi terhadap kinerja tribologi dengan membentuk tribofilm pelindung pada permukaan logam dalam kondisi geser. Kandungan fluor pada anion berperan analog dengan partikel PTFE (polytetrafluoroethylene) dalam formulasi pelumas konvensional, memberikan kimia permukaan berenergi rendah yang mengurangi keausan perekat. Untuk paduan aluminium dan logam lunak yang sulit dilindungi dengan bahan kimia aditif sulfur-fosfor (yang dapat menimbulkan korosi pada permukaan non-besi), [EMIM][FSI] menawarkan alternatif yang kompatibel secara kimia.

Ringkasan Area Aplikasi Utama

Tabel di bawah ini menggabungkan penggunaan utama [EMIM][FSI] beserta properti spesifik yang membuatnya cocok untuk setiap domain aplikasi.

Penanganan, Keamanan, dan Pertimbangan Praktis

Meskipun [EMIM][FSI] jauh lebih tidak berbahaya dibandingkan pelarut organik mudah menguap yang sering digantikannya, namun hal ini bukannya tanpa persyaratan penanganan. Senyawa ini bersifat higroskopis - ia menyerap air dari udara sekitar - dan air terlarut mempengaruhi jendela elektrokimia, viskositas, dan konduktivitasnya. Untuk aplikasi elektrokimia yang memerlukan kinerja pada batas jendela stabilitas, [EMIM][FSI] harus dikeringkan dalam vakum pada suhu 60–80°C sambil diaduk hingga kadar air di bawah 20 ppm diukur dengan titrasi Karl Fischer.

• Simpan dalam wadah tertutup di bawah atmosfer inert (argon atau nitrogen) untuk meminimalkan penyerapan kelembapan dan mencegah reaksi apa pun dengan CO₂ di atmosfer yang dapat mengubah komposisi cairan ionik dalam jangka waktu lama.
• Hindari kontak kulit dalam waktu lama — meskipun [EMIM][FSI] memiliki toksisitas akut yang rendah, kelas cairan ionik menunjukkan aktivitas biologis pada tingkat sel, dan data paparan kumulatif masih dikumpulkan oleh peneliti kesehatan kerja.
• Tangani peralatan gelas dan peralatan yang digunakan dengan [EMIM][FSI] dengan hati-hati — tegangan permukaannya yang rendah menyebabkan permukaan menjadi basah secara agresif dan sulit dihilangkan seluruhnya dari permukaan berpori atau kasar tanpa pencucian pelarut secara menyeluruh.
• Pembuangan harus mengikuti peraturan setempat untuk bahan kimia yang mengandung fluor — anion FSI⁻ mengandung gugus fluorosulfonil yang menghasilkan produk samping yang mengandung fluorida setelah pembakaran dan tidak boleh dibuang ke aliran limbah cair standar tanpa pengolahan yang tepat.

Seiring dengan semakin matangnya penelitian terhadap cairan ionik dan peningkatan jalur produksi [EMIM] [FSI] menjadi lebih hemat biaya, kesenjangan antara kinerja laboratorium dan penerapan komersial semakin mengecil. Kombinasi keluasan elektrokimia, viskositas rendah, dan ketahanan termal menempatkannya sebagai salah satu cairan ionik yang paling dibenarkan secara teknis untuk transisi dari penelitian akademis ke praktik industri di berbagai sektor.
